Produktų aprašymas
Šis magistralinis kabelis veikia kaip gyvybiškai svarbi jungtis tarp Spacelabs monitorių ir 5-švinų EKG elektrodų, paverčiant fiziologinius signalus į veiksmingą širdies informaciją. 17 PIN apvali jungtis (OEM dalies Nr

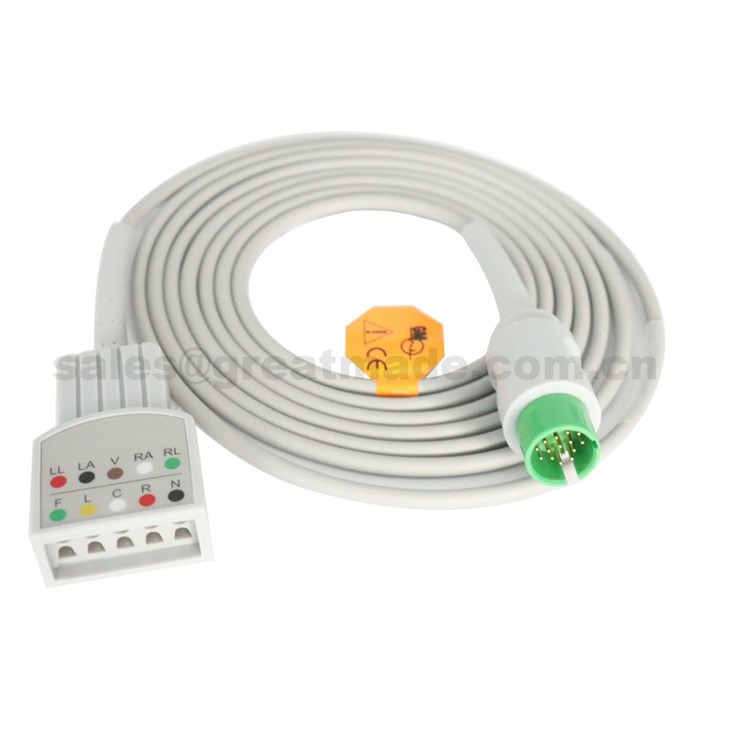

MC010A Tru-Link EKG kabelis , 5 laidų , įtrauktas IEC / AHA, 10 pėdų ir 17 PIN
OĮG dalies Nr. 700-0008-07
Pagrindinė struktūra
Jungties galas: 17PIN kištukinė jungtis su fiksatoriumi{1}}užrakto konstrukcija (Spacelabs monitoriaus pusė).
Švino prievadai: 5 spalvotai koduoti prievadai (LL, LA, V, RA, RL), skirti IEC / AHA elektrodams.
Laidininkai: ekranuoti, kad būtų užtikrintas optimalus signalo{0}}ir{1}}triukšmo santykis.
Striukė: be latekso-, be DEHP-PVC.
Naudojimas pagal paskirtį
Sukurta perduoti 5-švinų EKG signalus iš elektrodų į Spacelabs monitorius, palaikant širdies sutrikimų aptikimą realiu-laiku, aritmijų stebėjimą ir širdies funkcijos įvertinimą po operacijos.
Šis magistralinis kabelis, sukurtas išskirtinai naujagimių priežiūrai, iš naujo apibrėžia, kaip sveikatos priežiūros paslaugų teikėjai stebi trapius naujagimius. Pagaminta iš medicininės -klasės, be latekso-TPU, švelni naujagimių odai ir atlaiko NICU aplinkos sunkumus. 10 pėdų. kabelio ilgis subalansuoja mobilumą ir stabilumą, pašalina užkliuvimo pavojų ir kabelių netvarką aplink inkubatorius ar spinduliuojančius šildytuvus.
Techninė specifikacija
| Parametras | Specifikacija |
| Modelis Nr. | MC010A |
| OEM dalies Nr. | 700-0008-07 |
| Kabelio tipas | 5 laidų EKG magistralinis kabelis (suderinamas su „TruLink“) |
| Jungties konfigūracija | 17PIN kištukas (Spacelabs monitoriaus galas) → 5 IEC/AHA laidų prievadai |
| Ilgis | 10 pėdų (3M) |
| Išorinė striukė | Medicinos-laipsnio TPU (be latekso-, be DEHP-, biologiškai suderinamas) |
| Suderinamumas | Spacelabs Ultraview SL 91369, 90369, 90367, 90496 ir suderinami modeliai |
| Minimalus užsakymo kiekis | 1 vnt |
Savybės
- „TruLink“ signalo tikslumas
Ekranuoti OFC laidininkai pašalina elektromagnetinius trukdžius (EMI) iš netoliese esančių įrenginių (pvz., ventiliatorių, infuzinių pompų), todėl EKG atsekimas yra aiškus ir -be artefaktų-būtina tiksliai diagnozuoti.
- 17 PIN užraktas-Užrakto patikimumas
Jungtis įtaisytas{0}}užraktas spragteli prie „Spacelabs“ monitorių ir apsaugo nuo netyčinio atsijungimo paciento perkėlimo ar kodavimo metu.
- Dvigubas IEC/AHA suderinamumas
Spalvoti-koduoti laidų prievadai (LL: raudona, LA: juoda, V: ruda, RA: balta, RL: žalia) palaiko ir IEC, ir AHA elektrodų standartus, supaprastindami pasaulines klinikines darbo eigas.
- Klinikinis{0}}patvarumas
TPUstriukė atspari plyšimui, lenkimui ir cheminiam skilimui, todėl idealiai tinka intensyvaus{0}}naudojimo aplinkoje, pvz., ICU ir greitosios pagalbos automobiliuose.
Taikymo scenarijai
Taikoma pramonė
- Ligoninės ir kritinės priežiūros skyriai
- Greitosios medicinos pagalbos (GMP)
- Kardiologijos klinikos ir diagnostikos centrai
- Biomedicininės įrangos tiekėjai ir platintojai
Taikomi laukai
- ICU/CCU: Nuolatinis 5-švinų EKG stebėjimas pacientams po širdies operacijos arba septinio šoko.
- Greitosios pagalbos skyrius: Greitas aritmijos nustatymas krūtinės skausmo ar širdies sustojimo metu.
- Greitosios pagalbos transportas: Stabilus signalo perdavimas prieš-ligoninę STEMI (ST-pakilusio miokardo infarkto) įvertinimui.
- Kardiologijos klinikos: įprastiniai 5 laidų EKG tyrimai dėl aritmijos ar išemijos.
Tikslas
Šis kabelis tarnauja kaipnervinis keliasSpacelabs EKG stebėjimui, leidžiantį:
- Gyvybei pavojingų aritmijų (pvz., skilvelių virpėjimo) aptikimas realiuoju laiku-.
- Miokardo išemijos įvertinimas atliekant testus nepalankiausiomis sąlygomis arba po{0}}PCI (perkutaninės koronarinės intervencijos).
- Širdies stebėjimo protokolų laikymasis kritinės priežiūros įstaigose.

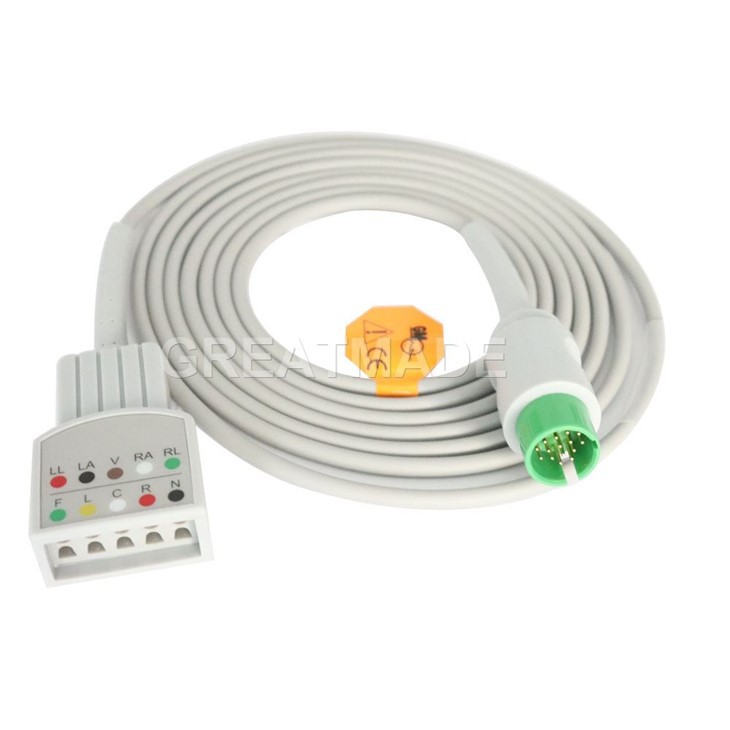

Paveikslėliai
Įmonės informacija
„Greatmade Tech Limited“ yra profesionalus medicininių kabelių, tokių kaip SpO₂ jutikliai, SpO₂ adapterių kabeliai (prailginimo kabeliai), paciento monitoriaus magistralinių kabelių ir laidų, EKG kabelių, temperatūros zondų ir NIBP rankogalių, gamintojas. Mūsų gaminiai plačiai naudojami pacientų monitoriuose, EKG, EEG ir Holterio sistemose. Visi priedai yra visiškai suderinami su vietiniais ir tarptautiniais pacientų stebėjimo prietaisais.
Siūlome platų įvairių kontaktų konfigūracijų jungčių pasirinkimą, įskaitant daugiapolius kontaktus, bendraašius, šviesolaidinius ir skystuosius jungtis. Be to, siūlome daugybę vienkartinių-jungčių ir maitinimo tinklo jungčių.
Šios stumdomos savaime užsifiksuojančios{0}}apvalios jungtys yra ypač pritaikytos toliau nurodytoms reikmėms:
● Medicinos elektronika
● Bandymas ir matavimas
● Pramoninė elektronika
● Automobiliai
● Estetiškas dizainas
DUK
1 klausimas: ar šis laidas suderinamas su visais „Spacelabs“ monitoriais?
A1: Jis optimizuotas Spacelabs Ultraview SL 91369, 90369 ir panašiems modeliams. Dėl tikslaus suderinamumo susisiekite su mūsų komanda ir sužinokite apie monitoriaus modelį.
2 klausimas: ar jį galima naudoti su 3 laidų elektrodais?
A2: Ne. Jis skirtas tik 5 laidų IEC/AHA elektrodų rinkiniams. Jei reikia 3 laidų, patikrinkite mūsų katalogą, ar nėra suderinamų kabelių.
3 klausimas: ar jis suderinamas su belaidžiais EKG moduliais?
3 atsakymas: ne. Tai laidinis magistralinis kabelis, skirtas tiesiogiai prijungti prie „Spacelabs“ įmontuoto-EKG prievado.
4 klausimas: ką daryti, jei EKG signalų formos yra iškraipytos?
A4: patikrinkite, ar nėra EMI šaltinių (nutraukite kabelį nuo įrenginių), įsitikinkite, kad elektrodai tinkamai pritvirtinti, arba nuvalykite jungtis alkoholiu suvilgytais tamponais. Mūsų visą parą veikianti techninė pagalba gali padėti pašalinti triktis.
