Standartinis raktas B serijos LH-FGG
Šioms jungčių serijoms būdingas bruožas yra raktų sistema, kuri leidžia pasiekti didesnį kontaktų tankį ir apsaugo nuo visų klaidų išlygiavimo metu. Įvairios raktų sujungimo alternatyvos apsaugo nuo nepageidaujamo panašių jungčių kryžminio sujungimo. Taip pat galima naudoti užspaudimo kontaktus, kad sutrumpėtų kabelio surinkimo laikas. Šios jungčių serijos, įskaitant 0B–5B diapazoną, taip pat 00 daugiapolius ir 2G (sutrumpinta 2B serijos versija), taip pat galimi kai kurie vakuumui nepralaidūs modeliai.
B serijos JH-FGG siūlo lanksčią, praktišką, patvarią ir patikimą apskritą kelių polių jungtį, skirtą tais atvejais, kai reikia greito ir saugaus stūmimo ir traukimo fiksavimo.
Savaime užsifiksuojanti sistema leidžia sujungti jungtį tiesiog įstumiant kištuką ašine kryptimi į lizdą.
Tvirtai užfiksavus jungties negalima nutraukti traukiant už laido ar kitos sudedamosios dalies, išskyrus išorinę atlaisvinimo movą.
Tai idealus pasirinkimas puslaidininkių gamybos ir bandymo procesams, bandymams ir matavimams, prietaisams, medicinos prietaisams, tyrimams ir garso / vaizdo programoms.
PAGRINDINĖS FUNKCIJOS:
B serijos jungtys turi šias pagrindines savybes:
– Push-Pull savaiminio užsifiksavimo sistemos saugumas – kelių polių tipai nuo 2 iki 64 kontaktų
– litavimo, užspaudimo arba spausdinimo kontaktai (tiesūs arba alkūniniai) – didelis pakavimo tankis, taupantis erdvę
– 360 laipsnių ekranas, užtikrinantis visišką EMS ekranavimą. - raktų sistema ("G" raktų standartas)
– kelios pagrindinės parinktys, kad būtų išvengta panašių jungčių kryžminio poravimosi jungtis išlygiuoti
Dalies skyrius, kuriame rodomi vidiniai komponentai
| NE. |
Fiksuotas lizdas |
Tiesus kištukas |
| 1. |
išorinis apvalkalas |
išorinis apvalkalas |
|
2. |
įžeminimo vainikas |
užrakto rankovė |
| 3. |
atraminis žiedas |
įvorės veržlė |
|
4. |
šešiakampė veržlė |
padalintas įdėklas laikiklis |
| 5. |
fiksavimo poveržlė |
izoliatorius |
| 6. |
izoliatorius |
vyriškas kontaktas |
| 7. |
moteriškas kontaktas |
apkaba |
Techninės charakteristikos
Mechaninė ir klimatinė
Charakteristikos Vertės standartas
Endurance >5000 ciklų IEC 60512-5 bandymas 9a
Drėgmė iki 95 procentų esant 60 laipsnių C
Temperatūros diapazonas - 55 laipsnis C plius 250 laipsnių C
Atsparumas vibracijai 10-2000 Hz, 15 g IEC 60512-4 bandymas 6d
Atsparumas smūgiams Atsparumas smūgiams IEC 60512-4 bandymas 6c
Druskos purškimo korozijos bandymas > 144h IEC 60512-6 bandymas 11f
Apsaugos indeksas (suporuotas) IP50 IEC 60529
Klimato kategorija 55/175/21 IEC 60068-1
Elektros
Charakteristikos Vertės standartas
Ekranavimas at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Įvairūs bandymai buvo atlikti su JH-FGG ir JH-EGG jungčių poromis, su chromuotu žalvariniu apvalkalu ir PEEK izoliatoriumi.
JH-FGG B serijos vyriškas tiesus kištukas

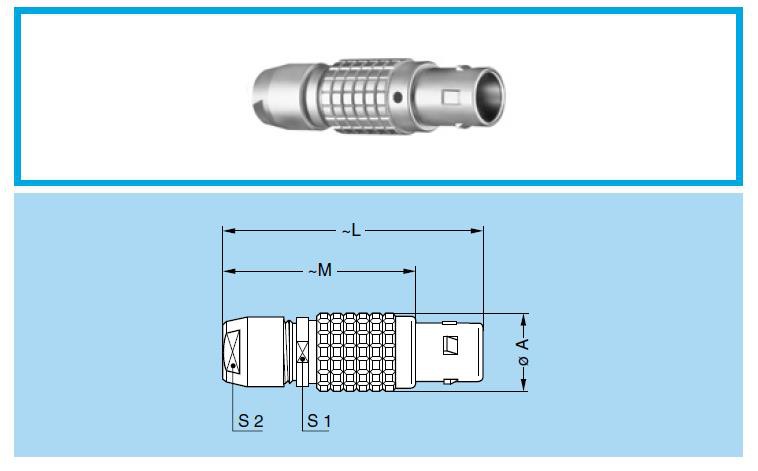

JH-FGG Tiesus kištukas, raktas (G) arba raktai (A…M ir R),kabelio lizdas
| Nuoroda | Matmenys (mm) | |||||
| Modelis | Serija | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Tiesus kištukas, raktas (G) arba raktai (A…M), kabelio įvorė irveržlė, skirta pritvirtinti lenkimo reljefą
| Nuoroda | Matmenys (mm) | |||||
| Modelis | Serija | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Detalės
Produkto pavadinimas: Push Pull savaime užsifiksuojanti kelių polių tiesi kištuko jungtis
Kilmė: Kinija Prekės pavadinimas: Puikus tipas: apskritas stūmimas
Aplinka: Patalpos Lytis: Moteriška / Vyriška Paviršiaus apdorojimas: Perlinis chromas
Kaištis: 2–16 kontaktų IP laipsnis: IP50 Kontakto tipas: litavimo
Kontaktiniai gydytojai: Padengtas auksu Ištvermė: Daugiau nei 5000 kartų stumiamas traukimas Korpuso medžiaga: Chromuotas žalvaris
Izoliatoriaus medžiaga: PPS taikymas: automobiliai / ryšiai / pramonė / LED ekranas
Pakuotė
1 PCS jungtis PE maišelyje
50-100 PCS jungtys mažoje dėžutėje / animaciniame filme
- Uostas: Šendženas, Kinija
DUK
1 klausimas: kaip veikia stumdomoji jungtis?
„Push-pull“ jungtys sėkmingai apsaugo nuo atsitiktinio atsijungimo naudojant stiprų savaime užsifiksuojantį mechanizmą, leidžiantį sujungti jungtį įkišant kištuką į lizdą. Tačiau ryšio negalima nutraukti tik jį patraukiant.
2 klausimas: ar galite pagaminti pritaikytus produktų užsakymus? OEM arba ODM užsakymai?
Žinoma. Turėdami OEM ir ODM gamybos patirtį, galime suteikti jums vieno langelio pasirinktinių jungčių sprendimus.
3 klausimas: ar pateikiate nemokamą pavyzdį?
Ne, ir jūs turite sumokėti už pristatymo mokestį.
4 klausimas: kaip gabenate prekes?
Atsižvelgiant į mūsų klientų poreikius, tai gali vykti oro / jūrų krovinių / greitojo pristatymo būdu (DHL / UPS / FEDEX, pvz.).
